Caracteristicas Principales
• Adquisición de la imagen del fondo de ojo con captura de mácula y disco en una imagen en OCT
• Diagnóstico combinado de las patologías maculares y de disco
• Técnica de eliminación de ruido con aprendizaje profundo
• Adquisición rápida de imágenes OCT de alta definición de una imagen de fotograma único
•Autofluorescencia del fondo de ojo (FAF)
Retina Scan Duo 2
Diagnóstico de imágenes de la retina en modo dual de última generación
• Más Rápido
• Captura y Análisis Simultáneos de Mácula y Disco
• Denoising B-scan
• Angiografía por OCT (opcional)
OCT & Retinógrafo
en el Mismo Equipamiento
Adquisisión de la Imagen del Fondo ocular con Captura de Mácula y Disco en Una Imagen en OCT, para una Mejor Evaluación y Eficiencia Clínica
Información Detallada
Diagnóstico Combinado de las Patologías Maculares y de Disco
OCT
Captura de Imágenes de Alta Velocidad
Las imágenes OCT se capturan a velocidad de escaneo de 70.000 A-scans/s, 32% más rápido que la adquisición con el Retina Scan Duo (modelo anterior) utilizando sensibilidad OCT Regular *
* La sensibilidad OCT Regular se utiliza para capturar imágenes a gran velocidad y las sensibilidades Ultrafine y Fine pueden usarse para capturar imágenes de alta definición.
Escaneo de área amplia (12 x 9 mm)
Base de datos normativa de área amplia (mácula: 9 x 9 mm, disco: 6 x 6 mm)
Puede adquirirse una imagen de área amplia de 12 x 9 mm. El mapa retinal captura tanto la mácula como el disco en un único disparo.
La base de datos normativa proporciona un mapa de área amplia codificado con colores que compara el grosor macular del paciente con una población de ojos normales.
Denoising con «Deep Learning» (Aprendizaje Profundo)
Una nueva técnica de mejora de imagen que utiliza el aprendizaje profundo, muestra automáticamente una imagen sin ruido una vez finalizada la adquisición B-scan. Gracias al aprendizaje profundo de un gran conjunto de datos de imágenes promediadas a partir de 120 imágenes; esta técnica de eliminación de ruido proporciona imágenes de alta definición comparables con la técnica que promedia múltiples imágenes. La función de eliminación de ruido genera imágenes de alta definición a partir de un único fotograma, a la vez que reduce el tiempo de adquisición y aumenta la comodidad del paciente.
Eliminación de ruido a partir de una imagen de un solo fotograma
Promedio de 50 imágenes*
* 1 La función de promedio de imágenes está disponible para hasta 50 imágenes en el Retina Scan Duo 2.
Imagen Mejorada
La función de mejora de imagen permite ajustar el brillo para lograr una mayor calidad de imagen y detalles.
Múltiples Patrones de Escaneo OCT
Una amplia variedad de patrones de escaneo permite la selección del que se adapte a la región retinal y la patología ocular.
Retinógrafo
Cámara CCD de 12 megapíxeles
El Retina Scan Duo 2 incluye una cámara CCD de 12 megapíxeles incorporada, que produce imágenes del fondo ocular de gran calidad con un ángulo de visión de 45°.
Fotografía Estereoscópica y Panorámica
El Retina Scan Duo 2 explora fotografías estereoscópicas y panorámicas con marcas de objetivo mostradas en la pantalla de observación; esto le permire al operador capturar de manera sencilla imágenes estereoscópicas y componer panorámicas.
Autofluorescencia del Fondo Ocular (FAF)*
La función FAF es un recurso de evaluación avanzada que permite la evaluación no invasiva del Epitelio Pigmentario Retinal (RPE, por sus siglas en inglés) sin tinte de contraste.
FAF se emite de manera natural debido a la presencia de una sustancia denominada lipofuscina en la células de RPE.
Cuando se estimula con un ancho de onda de luz específico, la lipofuscina fluoresce y es posible mapear su distribución.
* Disponible para el modelo FAF
Funciones Sencillas
Seguimiento y Disparo Automático 3D
Las elogiadas funciones de seguimiento y disparo automático 3D permiten capturar imágenes del fondo ocular de manera sencilla.
Después de finalizar el alineamiento, en un único disparo pueden capturarse imágenes OCT y del fondo ocular.
Operación con Joystick para Lograr un Alineamiento Flexible
El joystick ayuda al operador a realizar ajustes precisos durante el alineamiento, y es especialmente útil en casos de fijación débil los cuales no pueden rastrearse con los sistemas de rastreo automatizado.
Unidad que Ahorra Espacio
Este dispositivos reemplaza a un OCT y una cámara de fondo ocular en una sola unidad.
NAVIS-EX
NAVIS-EX es un software de administración de imágenes que conecta con el Retina Scan Duo 2 y otros dispositivos de diagnóstico NIDEK.
Esta función mejora la capacidad del dispositivo de diagnóstico con recursos adicionales y aumenta la eficiencia clínica.
- Análisis e informes
- Base de datos normativa
- Base de datos normativa de larga longitud axial (opcional)
- Conectividad DICOM
- Software de eliminación de ruido B-scan
- Software de evaluación de imágenes OCT (opcional)
Funciones Opcionales
AngioScan
La función opcional AngioScan está disponible para la Angiografía OCT y los diagnósticos. Esta interfaz fácil de utilizar proporciona siete cortes para el mapa macular y cuatro cortes para el mapa del disco. Esta interfaz cuenta con funciones intuitivas y elimina los artefactos de proyección. La segmentación en múltiples cortes permite una mejor evaluación de la microvasculatura retinal en profundidades y regiones de interés específicas. Es posible evaluar el efecto de la patología a gran detalle y en cada profundidad retinal..
Patrón de Escaneo
• Mapa macular
(6 x 6 mm, 9 x 9 mm)
Mapa del Disco Óptico
Patrón de Escaneo
• Mapa del Disco
(4,5 x 4,5 mm, 5,1 x 5,1 mm, 6 x 6 mm)
Base de Datos Normativa de larga Longitud Axial
La base de datos normativa de larga longitud axial ayuda a diagnosticar enfermedades de la mácula y glaucoma en pacientes de larga longitud axial. Los datos se recopilaron de una muestra de pacientes asiáticos.

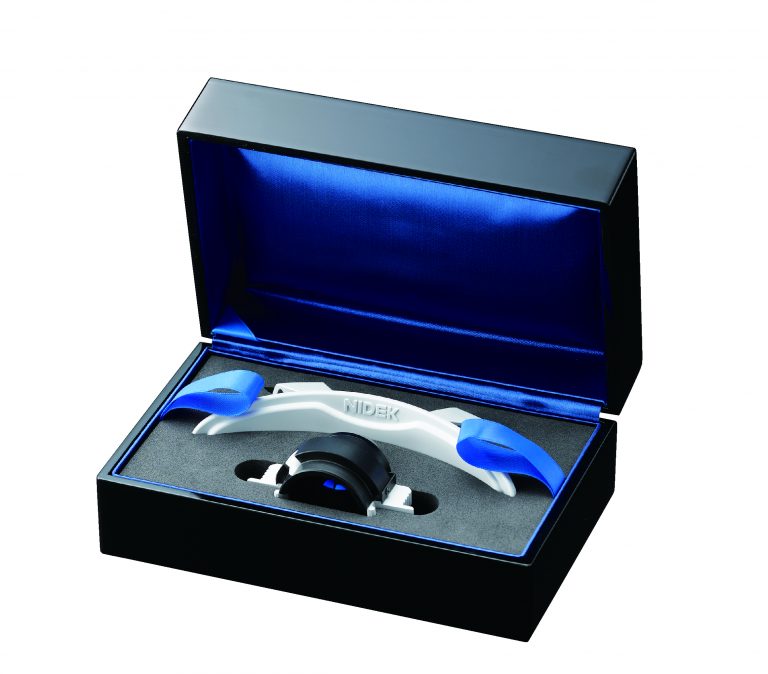

Adaptador del Segmento Anterior
El adaptador del segmento anterior opcional permite la observación y el análisis del segmento anterior.
Medición del Ángulo
• ACA
Ángulo entre la superficie posterior de la córnea y la superficie del iris
• AOD500 (AOD750)
Distancia entre el iris y un punto a 500 µm (o 750 µm) del
espolón escleral en la superficie posterior de la córnea
• TISA500 (TISA750)
Zona circunscrita entre la línea AOD500 (o AOD750), la superficie posterior de la córnea, una línea desde el espolón escleral paralela a la línea AOD y la superficie del iris
Medición de la Córnea
• Grosor de la córnea
Grosor de la córnea del ápice y sitios seleccionados por el usuario
• Mapa de grosor de la córnea
Mapa de grosor de la córnea trazado radialmente
Software de Evaluación de Imágenes OCT
El software de evaluación de imágenes OCT opcional, categoriza las imágenes OCT de todos los modelos de la serie OCT de NIDEK, aumentando la eficiencia al revisar numerosas imágenes OCT.
Resultado de la evaluación:
Una gran diferencia con los ojos normales (círculo rojo)
Diferencia moderada con los ojos normales (círculo amarillo)
Diferencia leve con los ojos normales (círculo vacío)
Condición de evaluación:
1) Patrón de escaneo: Mácula transversal, Mácula multi-transversal, Mácula radial 6/12 y Mapa Mácular (solo si se utiliza escaneo transversal)
2) Longitud de escaneo: 6,0 mm
3) Posición de escaneo: 0 o 90 grados
4) Imagen centralizada en la fóvea
*El análisis se realiza con un módulo de software creado por CRESCO Ltd..
