Caracteristicas Principales
• Proporcionar una solución integral para el análisis de la retina y el glaucoma.
• Captura de imagen precisa con un rastreador de ojos basado en SLO
• Sensibilidad OCT seleccionable que permite la adquisición de imágenes B-scan a través de opacidades de medios
• Rastreo HD para promedios precisos de hasta 120 imágenes.
• Análisis de glaucoma con base de datos normativa de área amplia 9 x 9 mm.
• Imagen de angiografía AngioScan de alta resolución
RS-3000 Advance 2
OCT Premium para su práctica diaria
ANÁLISIS DE RETINA
- Sensibilidad OCT Seleccionable
- Rastreo HD Plus
- Mácula multi y Mácula radial
- Comparación de Mácula
- “En face OCT”
- Modo de Selección y re-escaneo (modo SR)
ANÁLISIS DE GLAUCOMA
- Mapa de Mácula
- Comparación de Glaucoma
- Ángulo de Cámara Anterior
- Mapa de Disco
ANGIOSCAN (Software Opcional)
- Gran Variedad de Imágenes y Diagnósticos mediante angiografía OCT
- Imagem de Área Amplia
- Mapa de Densidad de los Vasos y Mapa de Densidad de Perfusión
SLO (Confocal Scanning Laser Ophthalmoscope)
- Trazador ocular basado en SLO
Información Detallada
※Este producto ya no esta disponible.
Análisis de Retina
Sensibilidad OCT seleccionable
La selección de la sensibilidad apropiada de la OCT permite la adquisición de imágenes B-scan a través de las opacidades del medio.
Imágenes B-Scan de ojo afectado por cataratas capturadas con sensibilidad ultra fina, fina y regular.
Rastreo HD Plus
La función de rastreo HD plus sigue los movimientos involuntarios de los ojos para mantener la misma ubicación de escaneo en la imagen SLO para una captura de imagen precisa. Esta función permite un promedio preciso de hasta 120 imágenes.
La función de rastreo HD plus combinada con la captura de imágenes de sensibilidad ultrafina da como resultado imágenes de alta resolución y alto contraste de la patología coriorretiniana.
Imagen mejorada
La función de imagen mejorada permite una mayor resolución de las imágenes de la retina vítrea al ajustar el brillo de las señales OCT débiles.
Mácula multi y Mácula radial
• Los patrones de escaneo mácula multi y mácula radial permiten realizar escaneos de trama múltiple de manera simultánea, disminuyendo así los re-escaneos.
• La función de rastreo HD centra el escaneo en la fóvea o en la región de interés
Tracing HD

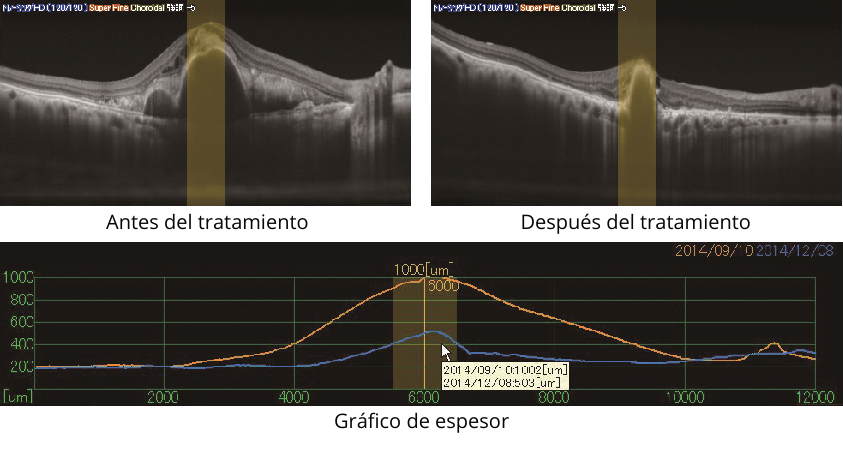

Comparación de Mácula
• Los usuarios pueden seleccionar dos imágenes para comparar.
• El cambio cronológico en el espesor de la retina puede analizarse con un gráfico indicando su tendencia al designar el área en el gráfico del espesor según la preferencia del usuario.
Tracing HD
Ultra fine
Imágenes de cortesía del Hospital Universitario de Hokkaido
En face OCT
• La vista En-face muestra las secciones frontales de las capas de la retina.
• La combinación de las imágenes B-scan y En-face define la forma y la extensión de las lesiones.
AngioScan
• Las imágenes de AngioScan ilustran la microvasculatura retiniana a través de un método no invasivo.
• La angiografía OCT permite la segmentación de aquellas capas de interés con un espléndido detalle para una mayor evaluación a profundidad.
Imágenes de cortesía del Prof. Eric Souied, Centre Hospitalier Intercommunal de Créteil
Modo de selección y re-escaneo (modo SR)
El modo de selección y re-escaneo permite capturar una imagen completa de la retina con el patrón de escaneo del mapa macular y seleccionar una imagen OCT transversal con la ubicación de la lesión de hasta 256 imágenes según la preferencia del usuario.
Las imágenes OCT transversales se pueden volver a adquirir en la región seleccionada con la función de rastreo HD plus.
Este modo es útil para obtener de manera eficiente una imagen de alta calidad en una región de interés.
Imágenes de cortesía del Hospital Universitario de Hokkaido
Análisis de Glaucoma
Mapa de Mácula
La base de datos normativa de área amplia de 9 x 9 mm permite el análisis del adelgazamiento [NFL + GCL + IPL] desde el disco óptico hasta la mácula en un solo reporte.
Comparación de Glaucoma
• El usuario puede seleccionar dos imágenes para comparar.
• El trazador de torsión ocular (TET) garantiza una captura de imágenes precisa al corregir la ciclotorsión ocular y la inclinación del fondo de ojo.
• TET garantiza una alta reproducibilidad de imagen durante la captura de imágenes para exámenes de seguimiento, mejorando así la precisión del
análisis comparativo.
Ángulo de cámara anterior
• El módulo de segmento anterior (opcional) captura imágenes del
segmento anterior para casos refractivos y de implantes de lentes.
• Es posible medir ACA, AOD500 (AOD750) y TISA500 (TISA750).
Para más información, consulte la sección «Análisis del segmento anterior».
Mapa de disco
• Se puede examinar el espesor de la cabeza del nervio óptico (ONH) y de la capa de fibra nerviosa retiniana (RNFL).
• La función del editor de forma óptica permite una mayor precisión del análisis de relación C/D al editar en detalle la copa óptica y la segmentación del disco.
Progresión del glaucoma
• Se pueden analizar los datos de 50 diferentes visitas.
• El cambio cronológico es mostrado para el grosor de la retina con varios mapas, gráficos y cuadros para el análisis de tendencia.
• El análisis de tendencia facilita un examen de seguimiento a largo plazo. Está disponible para los patrones de usuario designados.
AngioScan
• La imagen de AngioScan permite la evaluación de la vasculatura
estructural del disco óptico.
• La exploración por angiografía OCT del disco óptico está disponible para 3 x 3 mm hasta 9 x 9 mm.
AngioScan (opcional)
Gran variedad de imágenes y diagnósticos mediante angiografía OCT
Su interfaz sencilla proporciona siete placas para el mapa de mácula/cuatro placas para el mapa de disco, con una funcionalidad intuitiva y eliminación de los artefactos de proyección. La segmentación en múltiples placas permite realizar una mejor evaluación de la microvasculatura retinal a profundidades específicas y en las
regiones de interés. El efecto de la patología puede evaluarse con mayor detalle en cada profundidad retinal.
• AngioScan para mácula: Mapa de mácula
Vítreo, Superficial, Profundo, Retina externa, ORCC, Coriocapilar, Coroides
• AngioScan de papila del nervio óptico: Mapa de disco
Vítreo, Papila del nervio, Plexo capilar peripapilar radial (RPCP, por sus siglas en inglés), Placa cribiforme
Imágenes de cortesía del Prof. Stanislao Rizzo, Hospital Universitario de Careggi, Universidad de Florencia
Dr. Alejandro Villalobos
Dr. Carolyn Majcher y Dr. Rick Trevino, Facultad de Optometría de Rosenberg, UIW
Funciones flexibles
Rastreo HD plus
La función de rastreo HD plus sigue los movimientos oculares con el fin de mantener la misma ubicación de escaneo en la imagen SLO para una captura de imágenes precisa.
Definición seleccionable
Es posible seleccionar dos, cuatro u ocho escaneos por línea (2 HD, 4 HD, 8 HD).
La opción 8 HD proporciona imágenes de alta calidad combinadas con la función de rastreo HD.
Modo fino
La angiografía OCT en modo fino brinda imágenes de alta resolución para un mejor diagnóstico.
Imagen de área amplia
Imágenes auto-panorámicas
Durante la adquisición de panorama se activa el rastreo HD Plus y se realizan automáticamente múltiples capturas de imágenes de forma consecutiva sin mover el objetivo de fijación. La función de rastreo HD Plus reduce la superposición de imágenes y/o los espacios entre ellas. Se pueden crear panoramas de un máximo de 12 x 12 mm de manera
automática.
Mapa de densidad de los vasos y mapa de densidad de perfusión
La cuantificación de los vasos en cada capa proporciona métricas para evaluar la progresión de la enfermedad y los efectos del tratamiento. El análisis cuantitativo se puede realizar con el mapa de densidad de los vasos y el mapa de densidad de perfusión. Ambos mapas se pueden visualizar en todas las placas.
Detección automática de FAZ (Foveal Avascular Zone) y análisis de formas
La zona avascular foveal (FAZ, por sus siglas en inglés) es detectada automáticamente y se proporcionan las métricas de las formas para una evaluación rápida.
Función de seguimiento
La función de seguimiento muestra los cambios a través del tiempo, en la densidad de los vasos o la densidad de perfusión en mapas fácilmente comprensibles. Los datos son presentados de forma cronológica para
evaluar los cambios vasculares con la progresión de la enfermedad.
Imagen de cortesía del Dr. Alejandro Villalobos
SLO (Confocal Scanning Laser Ophthalmoscope)
Rastreador de Ojos Basado en SLO
La compensación en tiempo real del movimiento ocular con el rastreador basado en SLO da como resultado un escaneo más preciso, lo que garantiza una mayor calidad de imagen y la máxima reproducibilidad.
NAVIS-EX
NAVIS-EX es un software de administración de imágenes para el RS-3000 Advance 2 y otros dispositivos de diagnóstico NIDEK. Esta funcionalidad mejora la capacidad del dispositivo de diagnóstico con características adicionales aumentando la eficacia clínica.
• Análisis e informe
• Base de datos normativa
• Base de datos normativa de larga longitud axial*
• Conectividad DICOM
• B-scan Denoising Software*
*Opcional
Base de Datos Normativa de Larga Longitud Axial
La base de datos normativa de larga longitud axial es un software opcional que ayuda a los médicos a diagnosticar enfermedades maculares y glaucoma en pacientes con larga longitud axial.
Los datos se obtuvieron de una muestra de pacientes asiáticos.
Análisis de muestra de un paciente con larga longitud axial (27.0 mm)
Software B-scan Denoising
El B-scan Denoising Software, es un software opcional que produce imágenes con igual claridad a aquellas generadas a través de la promediación de 120 imágenes. Esta nueva
técnica de mejoramiento de imagen utiliza el aprendizaje profundo, para desplegar automáticamente una imagen sin ruido una vez finalizada la adquisición de B-Scan. Este software mejora la funcionalidad de la exploración del área amplia para la clasificación de la retina periférica.
Análisis del Segmento Anterior
El módulo del segmento anterior opcional permite observar y analizar el segmento anterior.
Medición del ángulo
• ACA
• AOD500 (AOD750)
• TISA500 (TISA750)
Medición de la córnea
• Espesor corneal – Espesor apical corneal y ubicaciones designadas por el usuario
• Mapa del espesor corneal – Mapa que indica el espesor corneal representado de manera radial
Imagen Multimodal
Evaluar la estructura y la función de la retina simultáneamente a través de
imágenes combinadas de OCT y Microperimetría
Se pueden registrar varias modalidades de OCT con Microperimetría.
Caso Clínico
Degeneración Macular Relacionada con la Edad
Edema Macular Diabético (EMD)
Imágenes cortesía del Prof. S. Rizzo, MD y Dr. D. Bacherini, MD, Universidad de Florencia
