RS-3000 Advance 2

Tomógrafo de Coerência Óptica (OCT)

Características Principais
  • Fornecer uma solução abrangente para análise de retina e glaucoma
  • Captura de imagem precisa com um rastreador ocular baseado em SLO
  • Sensibilidade de OCT selecionável que permite a aquisição de imagens B-scan através de opacidades de mídia
  • Rastreamento em HD para obter médias precisas de até 120 imagens
  • Análise de glaucoma com banco de dados normativo de área ampla 9 x 9 mm
  • Imagem de Angiografia por OCT AngioScan de alta resolução
Tenho interesse
Informações Detalhadas
Rastreador Ocular Baseado em SLO

A compensação em tempo real do movimento ocular com o rastreador baseado em SLO resulta em varredura mais precisas, garantindo maior qualidade de imagem e máxima reprodutibilidade.

Análise de Retina
Retinal mode
Choroidal mode

Imagem cortesia do Hospital Universitário de Hokkaido

Ultra fine
Fine
Regular

Sensibilidade de OCT Selecionável

A seleção da sensibilidade apropriada da OCT permite a aquisição de imagens B-scan através de opacidades do meio.



Imagens de B-scan de olho com catarata capturadas com sensibilidades ultrafina, fina e regular

Rastreamento em HD Plus

A função de rastreamento em HD plus rastreia movimentos oculares involuntários para manter o mesmo local de varredura na imagem SLO para captura precisa de imagens. Esta função permite uma média precisa de até 120 imagens.

Intensity 0
Intensity +10

Imagem Aprimorada

A função imagem aprimorada permite maiores resoluções de imagens de retina e vítreo ajustando o brilho de sinais fracos de OCT.

Multi Macula e Radial da Macula

• Os padrões de varredura multi mácula e radial da mácula permitem múltiplas varreduras simultaneamente, diminuindo novas varreduras.
• A função rastreamento em HD centraliza a varredura na fóvea ou na região de interesse.



Tracing HD

Before treatment
After treatment
Thickness graph

Comparação de Macula
• Os usuários podem selecionar duas imagens para comparação.
• A alteração cronológica na espessura da retina pode ser analisada com um gráfico que indica sua tendência, designando a área no gráfico de espessura com base na preferência do usuário.

Tracing HD

Ultra fine



Imagens cortesia do Hokkaido University Hospital

En face

En face OCT
• A vista frontal apresenta seções frontais das camadas retinianas.
• A avaliação combinada das imagens B-scan e En face define a forma e a extensão das lesões.



Imagens cortesia do Prof. Eric Souied, Centre Hospitalier Intercommunal de Créteil

CNV

AngioScan
• As imagens do AngioScan ilustram a microvasculatura da retina usando um método não invasivo.
• A angiografia por OCT permite a segmentação de camadas de interesse em detalhes requintados para uma avaliação mais aprofundada.



Imagens cortesia do Prof. Eric Souied, Centre Hospitalier Intercommunal de Créteil

Modo Selecionar e Rescan (modo SR)
O modo Selecionar e Rescan permite a captura de uma imagem inteira da retina com o padrão de varredura do mapa da mácula e seleção de uma imagem transversal de OCT com a localização da lesão de até 256 imagens com base na preferência do usuário.
As imagens transversais de OCT podem ser readquiridas na região selecionada com a função rastreamento em HD plus.
Este modo é útil para obter com eficiência uma imagem de alta qualidade de uma região de interesse.



Imagens cortesia do Hokkaido University Hospital

Análise de Glaucoma
9 x 9 mm normative database (macula)
6 x 6 mm normative database (disc)

Mapa de Macula
O banco de dados normativo de área ampla de 9 x 9 mm permite a análise de afinamento de [NFL + GCL + IPL] do disco óptico à mácula em um único relatório.

Comparação de Glaucoma
• O usuário pode selecionar duas imagens para comparação.
• O Torsion Eye Tracer (TET) garante a captura precisa da imagem corrigindo a ciclotorsão ocular e a inclinação do fundus.
• O TET garante alta reprodutibilidade da imagem durante a captura da imagem para exames de acompanhamento, aumentando a precisão da análise comparativa.

Ângulo da Câmara Anterior
• O módulo de segmento anterior opcional captura imagens do segmento anterior para casos refrativos e de implantes de lentes.
• ACA, AOD500 (AOD750) e TISA500 (TISA750) podem ser
medidos.
Mais detalhes estão disponíveis na seção “Análise do Segmento Anterior”.

Mapa do Disco
• A cabeça do nervo óptico (ONH) e a espessura da camada de fibras nervosas da retina (RNFL) podem ser examinadas.
• A função editor de formato óptico permite maior precisão da análise da relação C/ D editando o copo óptico e a segmentação do disco em detalhes.

Progressão do Glaucoma

• Dados de 50 visitas diferentes podem ser analisados.
• A mudança cronológica é apresentada para a espessura da retina com vários mapas, tabelas e gráficos para análise de tendência.
• A análise de tendências permite um exame de acompanhamento de longo prazo. Ele está disponível para padrões de varredura designados pelo usuário.

AngioScan
• A imagem do AngioScan permite a avaliação da vasculatura estrutural do disco óptico.
• A varredura de angiografia por OCT do disco óptico está disponível de 3 x 3 mm até 9 x 9 mm.

AngioScan (opcional)

Superficial - Diabetic retinopathy
ORCC - Choroidal neovascularization
Choroid - Stargardt
Vitreous - Proliferative diabetic retinopathy

Captura de Imagem e Diagnósticos Abrangentes de OCT por Angiografia
A interface simples fornece sete placas para o mapa da mácula / quatro placas para o mapa do disco com funcionalidade intuitiva e remoção de artefatos de projeção. A segmentação em múltiplas placas permite uma avaliação aprimorada da microvasculatura retinal em profundidades específicas e regiões de interesse. O efeito da patologia pode ser avaliado em maiores detalhes em cada profundidade da retina.
• Macula AngioScan: Mapa de Macula
Vítreo, Superficial, Profundidade, Retina Externa, ORCC, Coriocapilar, Coróide
• AngioScan da Cabeça do NervoÓptico: Mapa do Disco Óptico
Vítreo, Cabeça do Nervo, Plexo Capilar Peripapilar Radial (RPCP), Lâmina Cribrosa

Imagens cortesia do Prof. Stanislao Rizzo, Careggi University Hospital, University of Florence
Dr. Alejandro Villalobos
Dra. Carolyn Majcher e Dr. Rick Trevino, Rosenberg School of Optometry, UIW

Funções Flexíveis
Rastreamento em HD Plus
A função rastreamento em HD plus rastreia os movimentos dos olhos para manter o mesmo local de varredura na imagem de SLO para uma captura de imagem precisa.
Definição Selecionável
Duas, quatro ou oito varreduras por linha (2 HD, 4 HD ou 8 HD)
pode ser selecionado.
8 HD proporciona imagens de alta qualidade combinadas com a função rastreamento em HD.
Modo Fino
A angiografia por OCT em modo fino resulta em imagens de alta resolução para aprimorar o diagnóstico.

Imagem de Área Ampla
Imagem de Panorama Automático
Durante a aquisição do panorama, o rastreamento em HD plus é ativado e várias capturas consecutivas de imagens são executadas automaticamente, sem mover o alvo de fixação. O recurso de rastreamento em HD plus reduz a sobreposição de imagens e/ ou lacunas entre as imagens.
Panoramas de até 12 x 12 mm podem ser compostos automaticamente.

Panoramic vessel density map

Mapa de Densidade de Vasos e Mapa de Densidade de Perfusão
A quantificação dos vasos em cada camada fornece métricas para avaliar a progressão da doença e os efeitos do tratamento.
A análise quantitativa pode ser realizada com o mapa de densidade de vasos e mapa de densidade de perfusão.
Ambos os mapas podem ser exibidos em todas as placas.

Imagens cortesia do Chiba University Hospital Tohoku University

Autodetecção de FAZ e Análise de Forma
A Zona Foveal Avascular (FAZ) é detectada automaticamente e as métricas de forma são fornecidas para uma avaliação rápida.

Função Acompanhamento
A função acompanhamento apresenta as mudanças ao longo do tempo, na densidade dos vasos ou na densidade da perfusão em mapas facilmente compreensíveis.
Os dados são apresentados em ordem cronológica para avaliar as alterações vasculares com a progressão da doença.

Imagem cortesia do Dr. Alejandro Villalobos

NAVIS-EX

NAVIS-EX é um software de arquivamento de imagens, que conecta em rede o RS-3000 Advance 2 e outros dispositivos de diagnóstico da NIDEK. Essa funcionalidade aprimora a capacidade do dispositivo de diagnóstico com recursos adicionais e aumenta a eficiência clínica.
• Análise e relatório
• Banco de dados normativo
• Banco de dados normativo de comprimento axial longo*
• Conectividade DICOM
• Software B-scan Denoising*
*Opcional

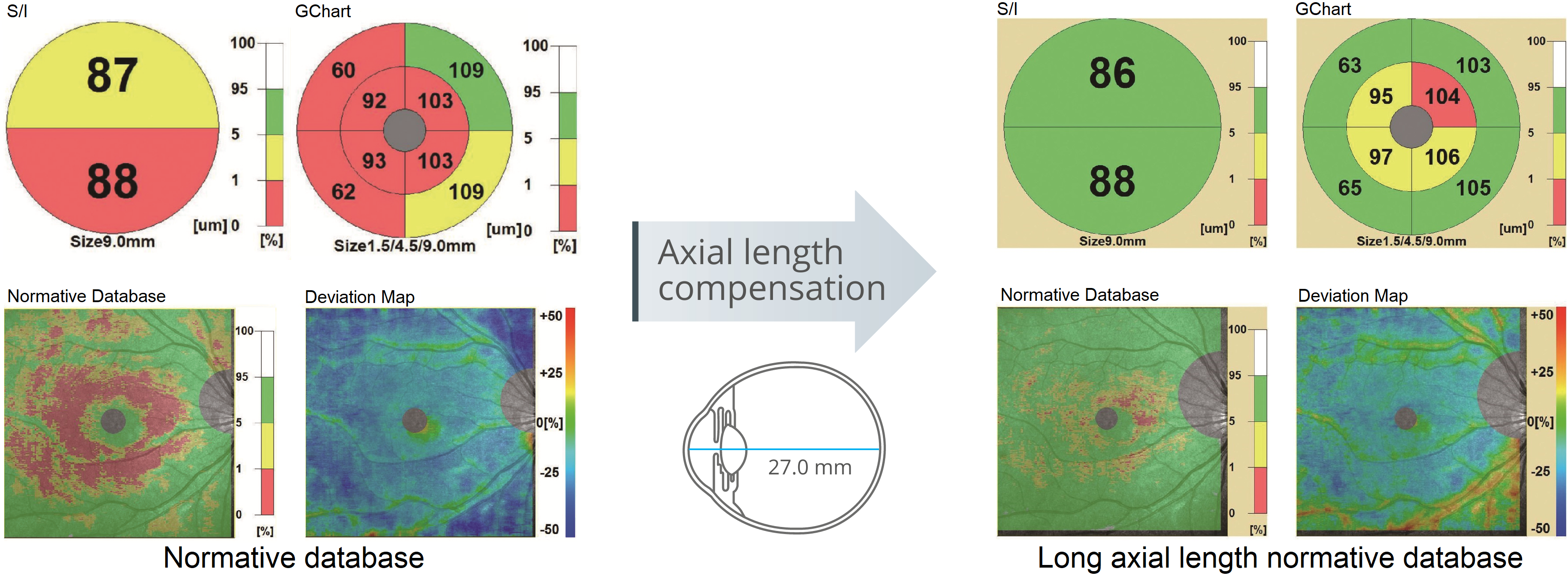

Banco de Dados Normativo de Comprimento Axial Longo

O banco de dados normativo de comprimento axial longo é um software opcional para auxiliar os médicos no diagnóstico de doenças maculares e de glaucoma em pacientes com comprimento axial longo.

Os dados foram coletados de uma amostra de pacientes asiáticos.



Análise de amostra de um paciente com comprimento axial longo (27,0 mm)

Software B-scan Denoising

O software B-scan Denoising é um software opcional que gera imagens com clareza igual àquelas geradas pela média de 120 imagens. Esta nova técnica de aprimoramento de imagem usa a aprendizagem profunda para exibir automaticamente uma imagem sem ruído assim que a aquisição B-Scan for concluída. Este software aprimora a funcionalidade da varredura de área ampla para examinar a retina periférica.

Análise do Segmento Anterior

O módulo do segmento anterior opcional permite a observação e análise do segmento anterior.

Medição de ângulo
• ACA
• AOD500 (AOD750)
• TISA500 (TISA750)



Medição da córnea
• Espessura da córnea – espessura apical da córnea e
locais designados pelo usuário

• Mapa de espessura da córnea – Mapa indicando a espessura da córnea traçada radialmente

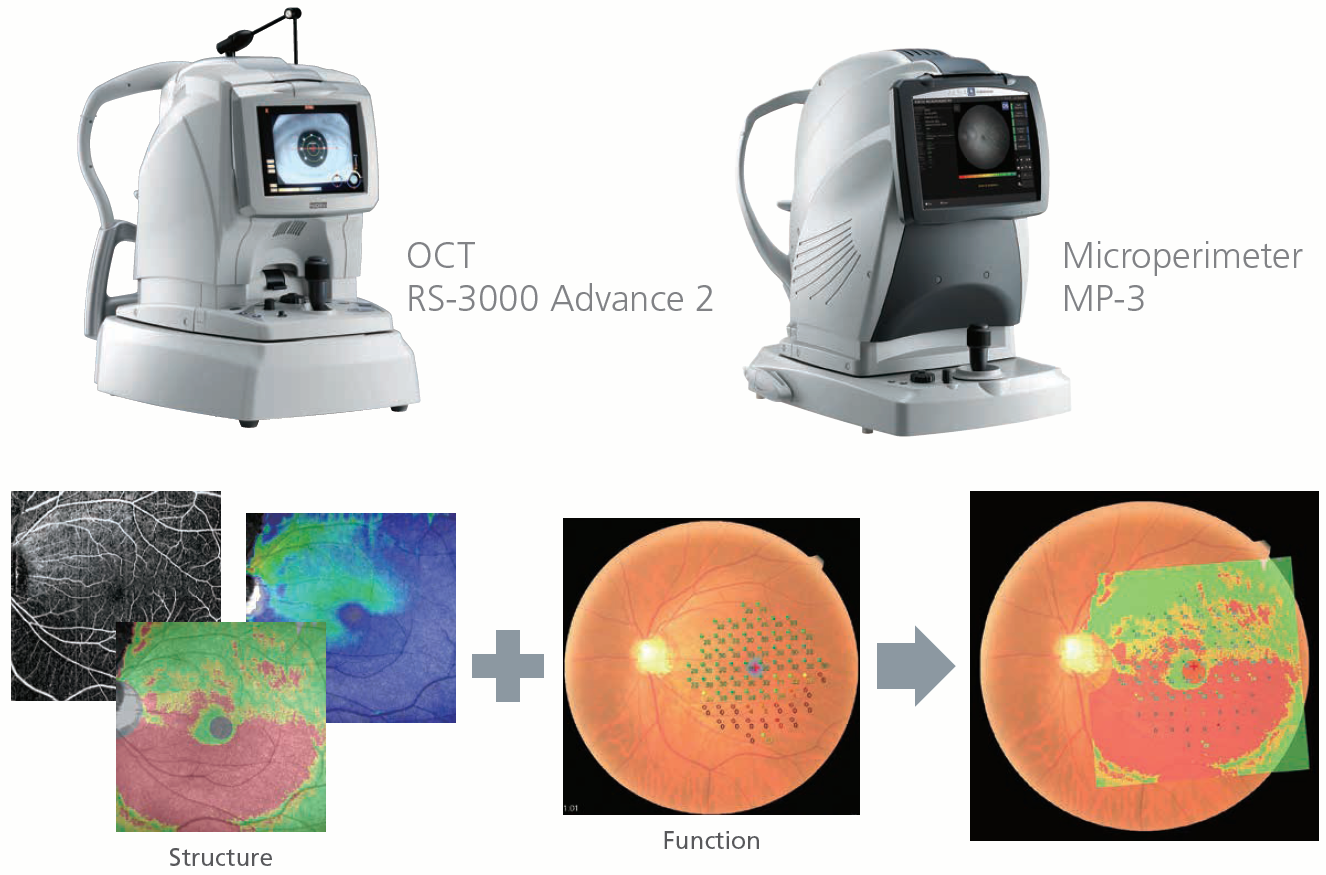

Imagem Multimodal
OCT Angiography+Microperimetry
Normative DB+Microperimetry
Thickness Map DB+Microperimetry

Avalie a estrutura e função da retina simultaneamente usando imagens combinadas de OCT e microperimetria

Várias modalidades de OCT podem ser registradas com Microperimetria

Tenho interesse









    Nota A disponibilidade dos produtos varia de país para país. Por favor, verifique a disponibilidade com seu distribuidor autorizado. As especificações e design estão sujeitos a alterações sem aviso prévio.
    Registro sanitário
    Notificação ANVISA 80625080018
