Retina Scan Duo 2

Tomógrafo de Coerência Óptica (OCT) RS-330

Características Principais
  • Obtenção de imagem do fundus com captura de imagem da mácula e disco óptico em uma imagem na OCT
  • Diagnóstico combinado de patologias de mácula e disco óptico
  • Técnica de eliminação de ruído com "Deep Learning" (Aprendizagem Profunda)
  • Obtenção rápida de imagens B-scan de alta definição a partir de uma imagem de único fotograma
  • Autofluorescência do fundus (FAF)
Tenho interesse
Informações Detalhadas

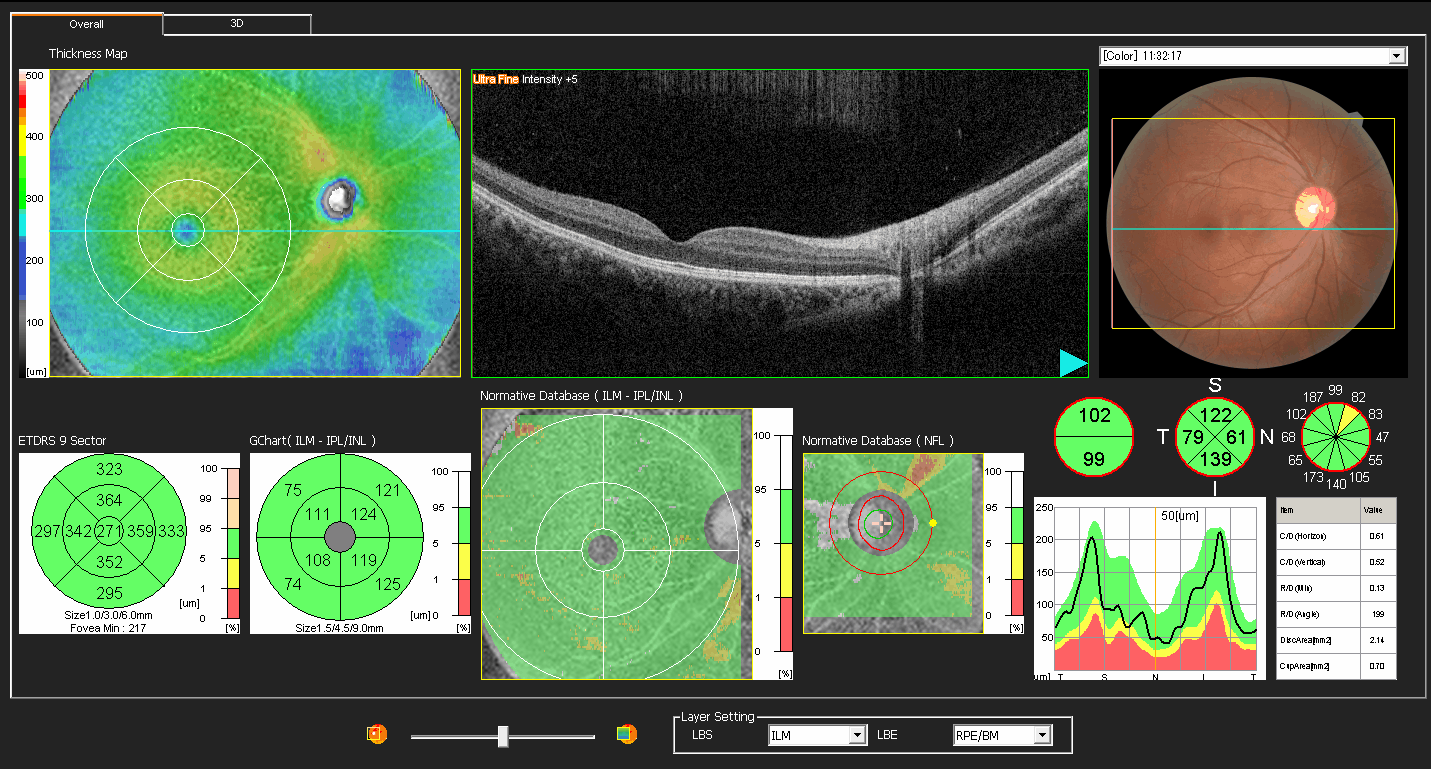

Diagnóstico Combinado de Patologias da Mácula e Disco Óptico
Retina Map
Retina Map in 3D

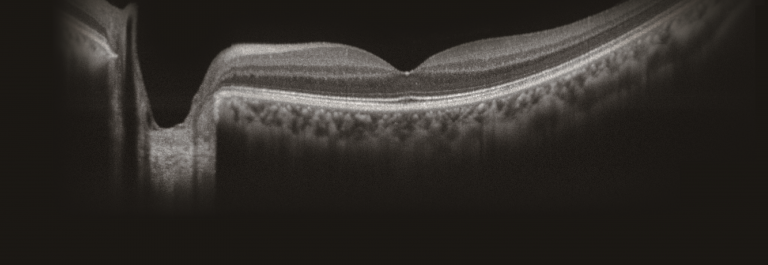

OCT

Captura de Imagem em Alta Velocidade

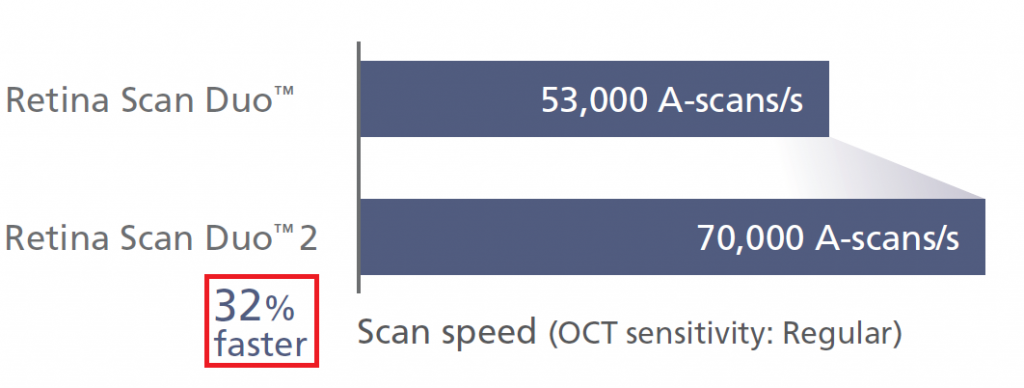

As imagens de OCT são capturadas em velocidades de varredura de 70.000 A-scans/s, o que é 32% mais rápido do que a obtenção com o Retina Scan Duo (modelo anterior) usando a sensibilidade de OCT Regular *

* A sensibilidade de OCT Regular é usada para capturar imagens em alta velocidade, e a sensibilidade de OCT Ultrafina e Fina podem ser usadas para capturar imagens de alta definição.

Varredura de área ampla (12 x 9 mm)
Banco de dados normativo de área ampla (mácula: 9 x 9 mm, disco óptico: 6 x 6 mm)

Uma imagem de área ampla de 12 x 9 mm pode ser obtida. O mapeamento da retina captura tanto a imagem da mácula quanto do disco óptico em uma única foto.

O banco de dados normativo fornece um mapa de ampla área codificado por cores comparando a espessura macular do paciente com uma população de olhos normais.

Denoising com “Deep Learning” (Aprendizagem Profunda)

Uma nova técnica de aprimoramento de imagem usando “Deep Learning” (aprendizagem profunda) exibe automaticamente uma imagem sem ruído assim que a obtenção do B-scan for concluída. Com o “Deep Learning” de um grande conjunto de dados de imagens com média de 120 imagens, esta técnica de “denoising” (remoção de ruído) fornece imagens de alta definição comparáveis à técnica de média de imagens múltiplas. A função de “denoising” gera imagens de alta definição a partir de um único fotograma enquanto diminui o tempo de obtenção de imagem e aumenta o conforto do paciente.

Denoised (ruído removido) a partir de uma imagem de único fotograma

Média de 50 imagens*

* 1 A função média de imagem está disponível para até 50 imagens no Retina Scan Duo 2.

Imagem Aprimorada

A função aprimoramento de imagem permite o ajuste de brilho da imagem para qualidade de imagem avançada e detalhes.

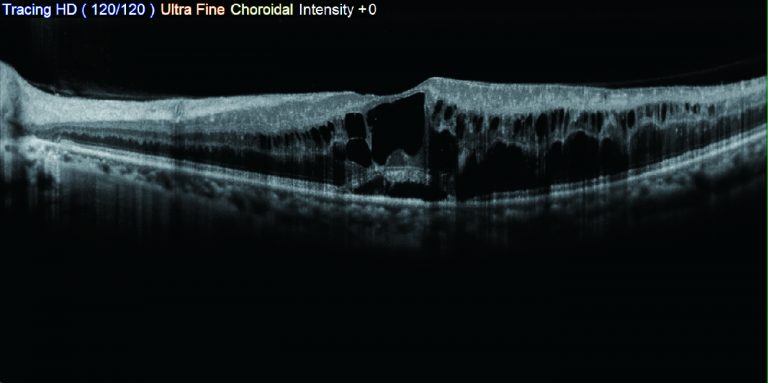

Original image

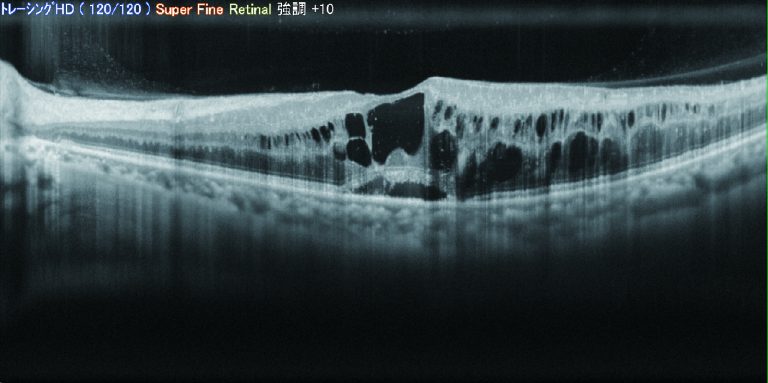

Enhanced image

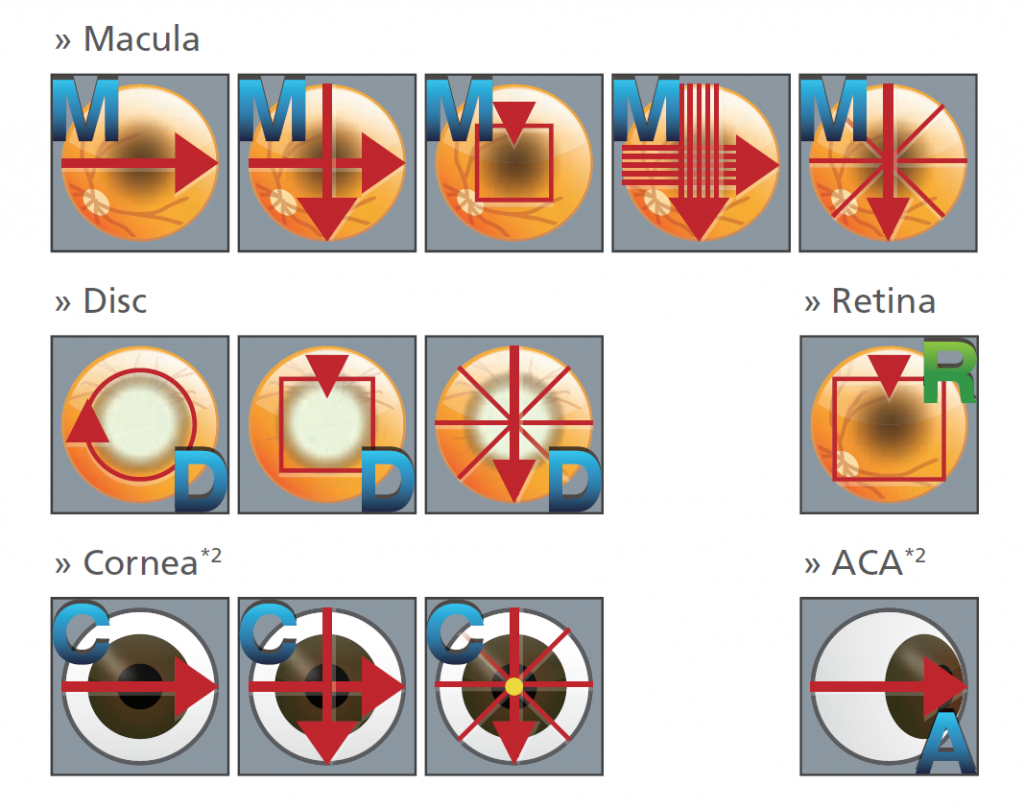

Vários Padrões de Varredura de OCT

Uma ampla gama de padrões de varredura permite seleção de varreduras que se adequam à região da retina e patologia ocular.

Retinógrafo
FAF image
Color fundus image

Câmera CCD de 12 megapixels
O Retina Scan Duo 2 inclui uma câmera CCD integrada de 12 megapixels, produzindo imagens do fundus de alta qualidade
com um ângulo de visão de 45°.

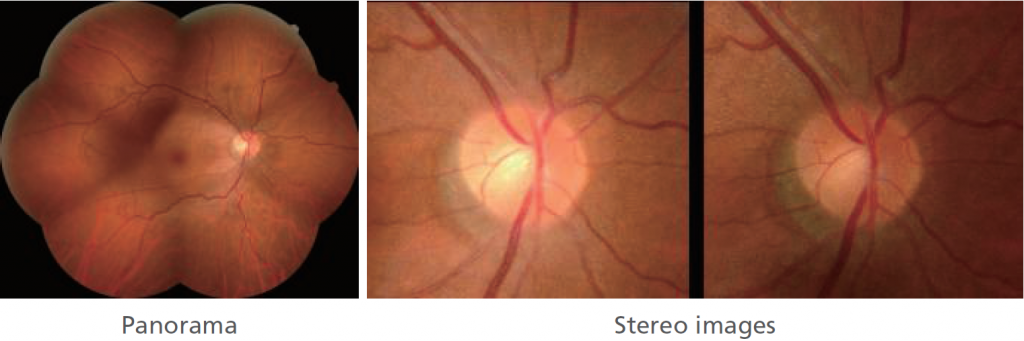

Fotografia Estéreo e Panorâmica

O Retina Scan Duo 2 navega em fotografia estéreo e panorâmica com marcas de alvo exibidas em uma tela de observação, o que permite ao operador capturar facilmente imagens estéreo e uma composição de panorama.

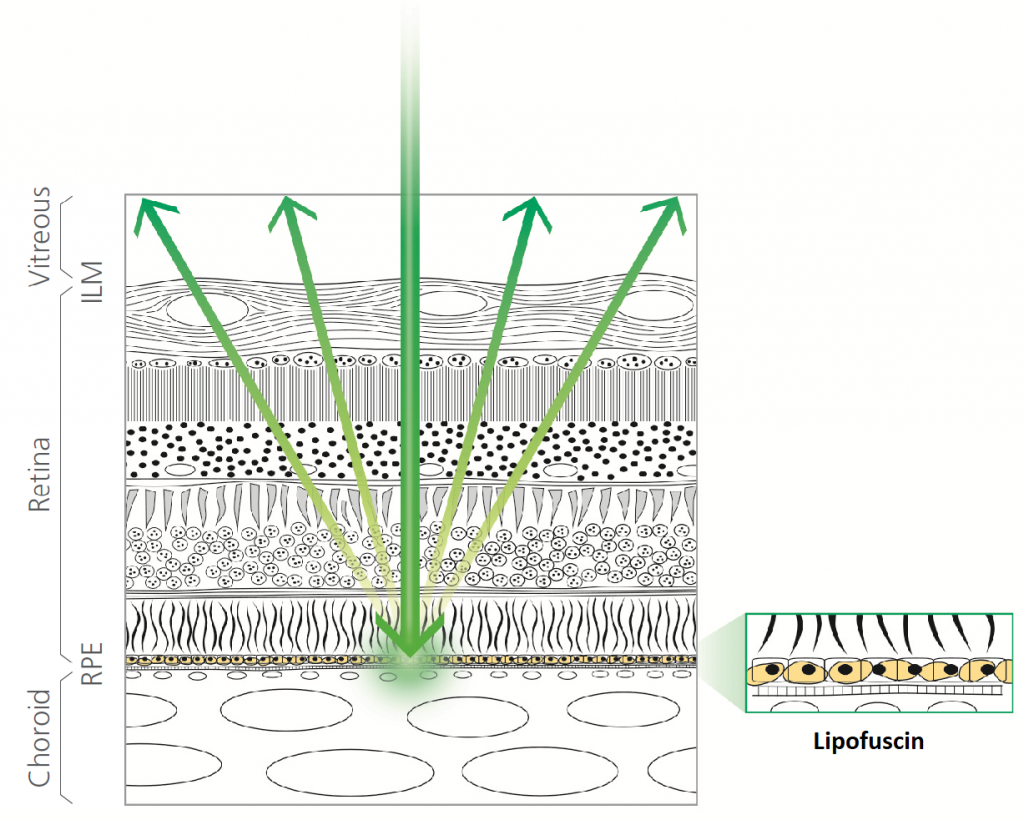

Autofluorescência de Fundus (FAF)*

A função FAF é um recurso de exame avançado que permite uma avaliação não invasiva de RPE (Retinal Pigment Epithelium) sem corante de contraste.
FAF é emitida naturalmente devido à presença de uma substância chamada lipofuscina nas células de RPE.
Quando estimulada com um comprimento de onda específico de luz, a lipofuscina fluoresce e sua distribuição pode ser mapeada.

* Disponível para o modelo FAF

Recursos de Fácil Utilização

Rastreamento Automático 3D e Captura Automática
O aclamado rastreamento automático 3D e a função de captura automática permitem uma obtenção de imagem fácil do fundus.
Assim que o alinhamento é concluído, tanto a imagem de OCT quanto a do fundus podem ser obtidas em uma única captura.

Operação com joystick para alinhamento flexível
O joystick ajuda o operador a fazer ajustes finos durante o alinhamento e é especialmente útil em casos de fixação ruim que não podem ser rastreados com sistemas de rastreamento automatizados.

Dispositivo Compacto
O Retina Scan Duo 2 substitui uma OCT e um Retinógrafo por ser um dispositivo combinado.

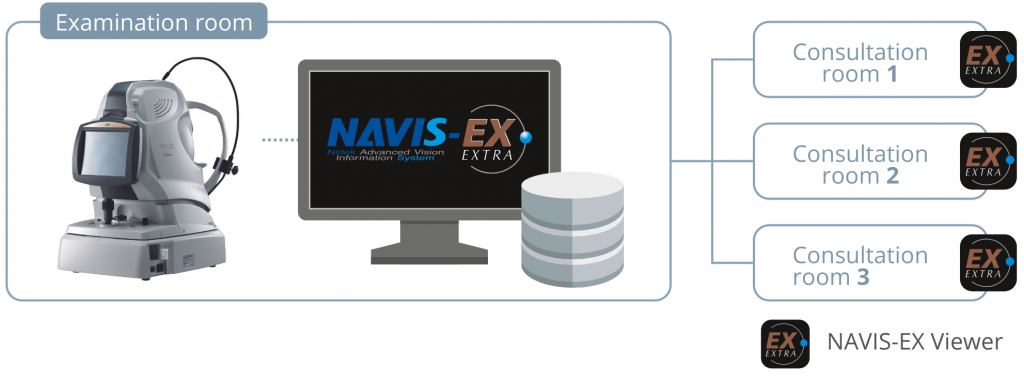

NAVIS-EX
NAVIS-EX é um software de gerenciamento de imagens, que conecta o Retina Scan Duo 2 a outros equipamentos de diagnóstico NIDEK.
Esta funcionalidade aumenta a capacidade do equipamento de diagnóstico com recursos adicionais e aumenta a eficiência clínica.

  • Análise e relatório
  • Banco de dados normativo
  • Banco de dados normativo de comprimento axial longo (opcional)
  • Conectividade DICOM
  • Software B-scan denoising
  • Software de triagem de imagem OCT (opcional)
Recursos Opcionais

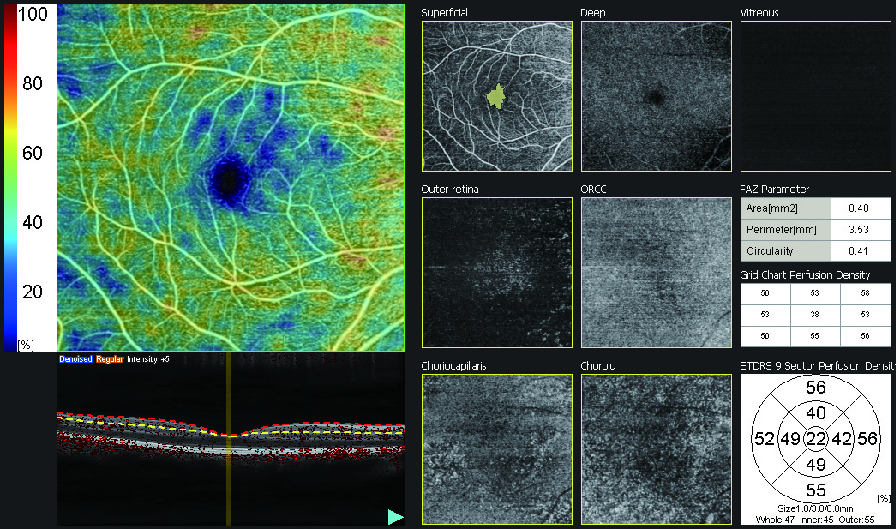

AngioScan
O AngioScan opcional está disponível para captura de imagens e diagnósticos com Angiografia por OCT. A interface fácil de usar oferece sete slabs para o mapeamento da mácula e quatro slabs para o mapeamento do disco óptico. Essa interface possui funcionalidade intuitiva e remove artefatos de projeção. A segmentação em vários slabs permite uma avaliação aprimorada da microvasculatura da retina em profundidades e regiões de interesse específicas. O efeito da patologia pode ser avaliado em maior detalhe em cada profundidade da retina.

Padrão de Varredura
• Mapeamento de Mácula
(6 x 6 mm, 9 x 9 mm)

Mapeamento de Disco Óptico

Padrão de Varredura
• Mapeamento de Disco Óptico
(4,5 x 4,5 mm, 5,1 x 5,1 mm, 6 x 6 mm)

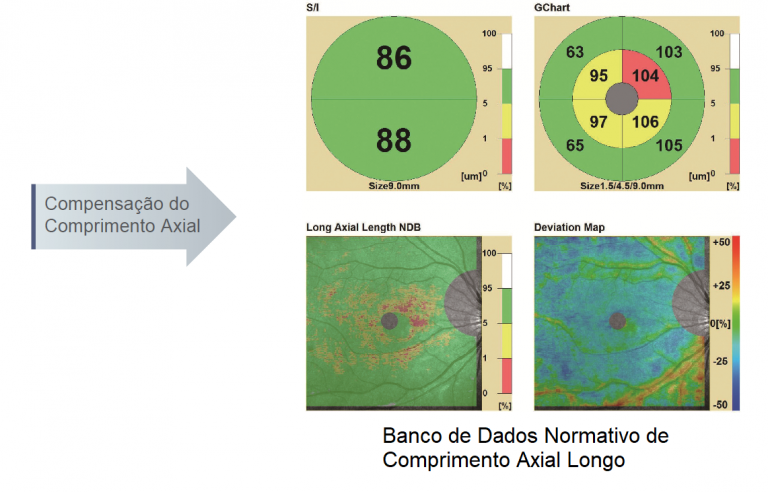

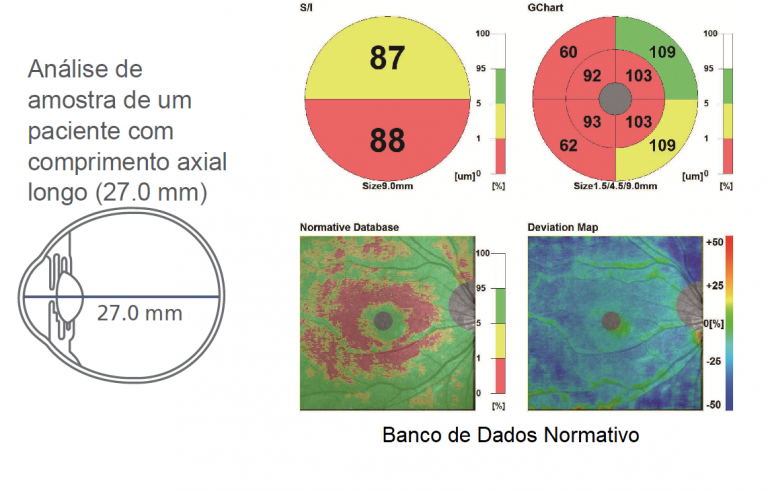

Banco de Dados Normativo de Comprimento Axial Longo
O banco de dados normativo opcional de comprimento axial longo auxilia no diagnóstico de doenças maculares e glaucoma em pacientes com longos comprimentos axiais. Os dados foram coletados de uma amostra de pacientes asiáticos.

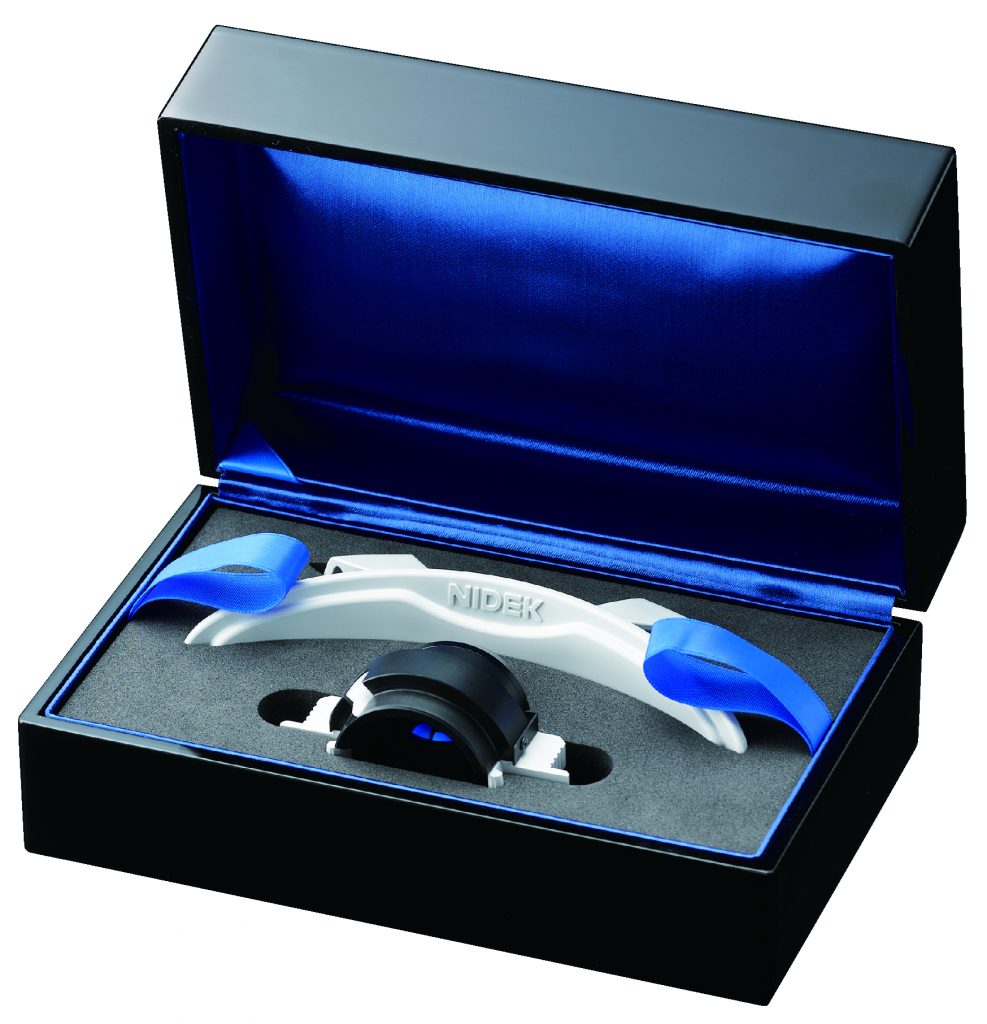

Adaptador de Segmento Anterior
O adaptador opcional de segmento anterior permite a observação e análises do segmento anterior.

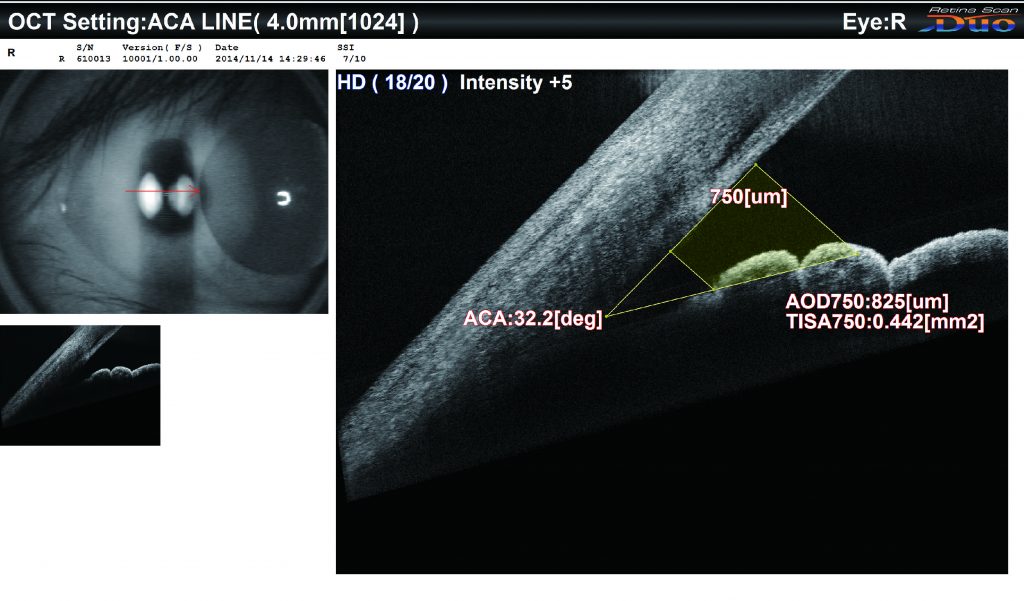

Medição de Ângulo
• ACA
Ângulo entre a superfície posterior da córnea e a superfície da íris
• AOD500 (AOD750)
Distância entre a íris e um ponto 500 µm (ou 750 µm) do
esporão escleral na superfície posterior da córnea
• TISA500 (TISA750)
Área circunscrita com a linha AOD500 (ou AOD750), superfície posterior da córnea, linha desenhada a partir do esporão escleral em paralelo com a linha AOD e a superfície da íris

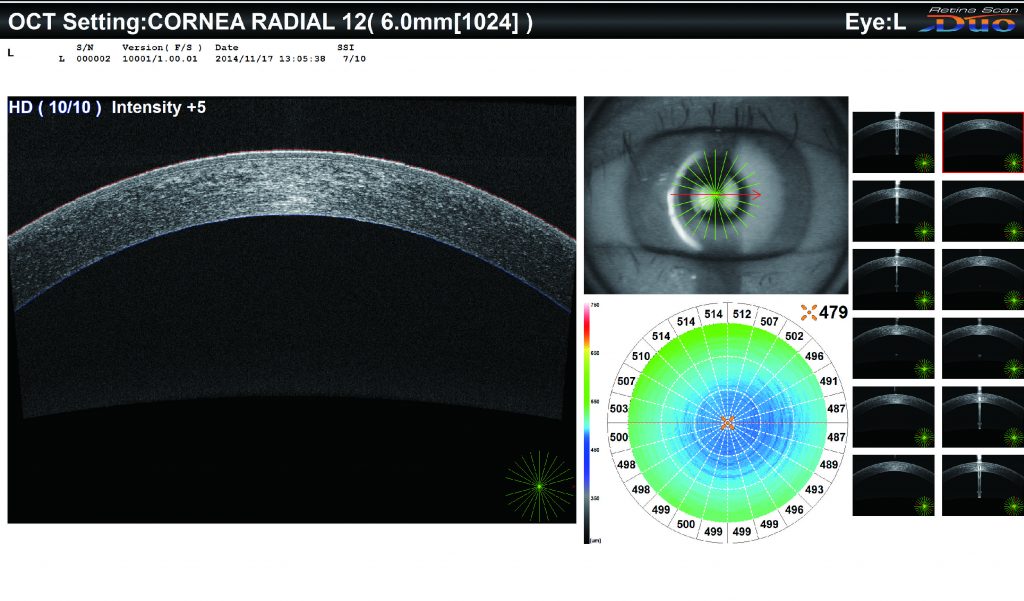

Medição da Córnea
• Espessura da córnea
Espessura da córnea do ápice e locais selecionados pelo usuário
• Mapa de espessura da córnea
Mapa de espessura da córnea plotado radialmente

Software de Triagem de Imagem de OCT
O software opcional de triagem de imagem de OCT * categoriza as imagens de OCT de todos os modelos da série OCT da NIDEK , aumentando a eficiência ao revisar várias imagens de OCT.

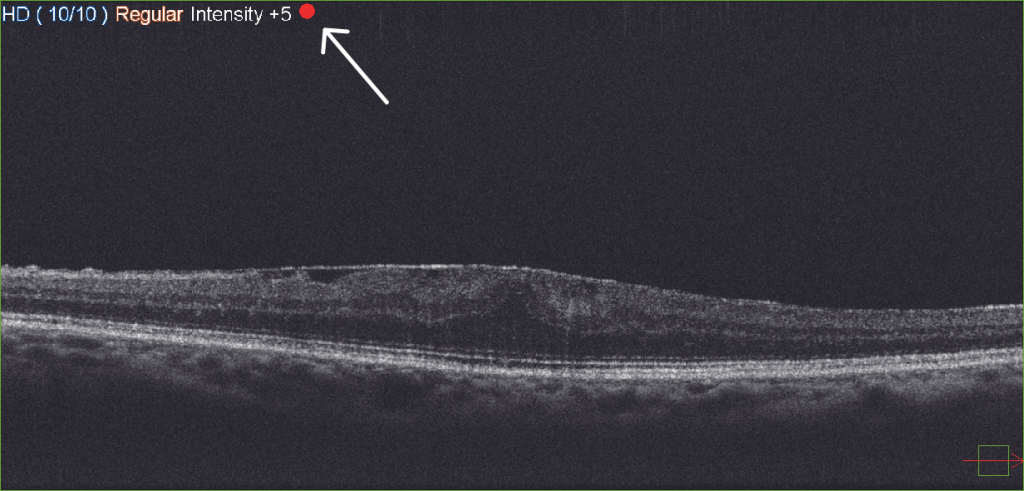

Resultado da triagem:
Diferença grande em relação aos olhos normais (círculo vermelho)
Diferença moderada em relação aos olhos normais (círculo amarelo)
Diferença pequena em relação aos olhos normais (círculo vazio)

Condição de triagem:
1) Padrão de varredura: Macula cross, Macula multi cross, Macula radial 6/12 e Macula map (somente se a varredura cruzada for usada)
2) Comprimento de varredura: 6,0 mm
3) Posição de varredura: 0 ou 90 graus
4) Imagem centralizada sobre a fóvea
* A análise é realizada com um módulo de software criado pela CRESCO Ltd.

Tenho interesse










    Nota A disponibilidade dos produtos varia de país para país. Por favor, verifique a disponibilidade com seu distribuidor autorizado. As especificações e design estão sujeitos a alterações sem aviso prévio.
    Registro sanitário
    Notificação ANVISA 80625080040
