US-4000

Ultrassom B-Scan, Biômetro & Paquímetro

Echoscan

Características Principais

• B-Scan

• Biômetro

• Paquímetro

• Unidade compacta com mecanismo simples

• Interfaces USB e LAN para fácil armazenamento de dados

Tenho interesse
Informações Detalhadas
B-Scan

Cross vector mode

Uma Imagem Nítida e Clara
Os resultados são imagens de alta qualidade, que são essenciais para uma análise precisa.

O segredo para obter imagens de alta qualidade é digitalizar 400 linhas ao longo dos 60º, que são exibidas em um monitor XGA de 1.024 x 768.

O alto contraste dos sinais ressoados e o monitor LCD de alta qualidade fornecem as imagens ideais para o diagnóstico mais preciso.

Gravação de Filme
Imagens B-scan para os últimos 20 segundos (200 imagens) são salvas automaticamente. É possível selecionar a imagem mais adequada da lesão.

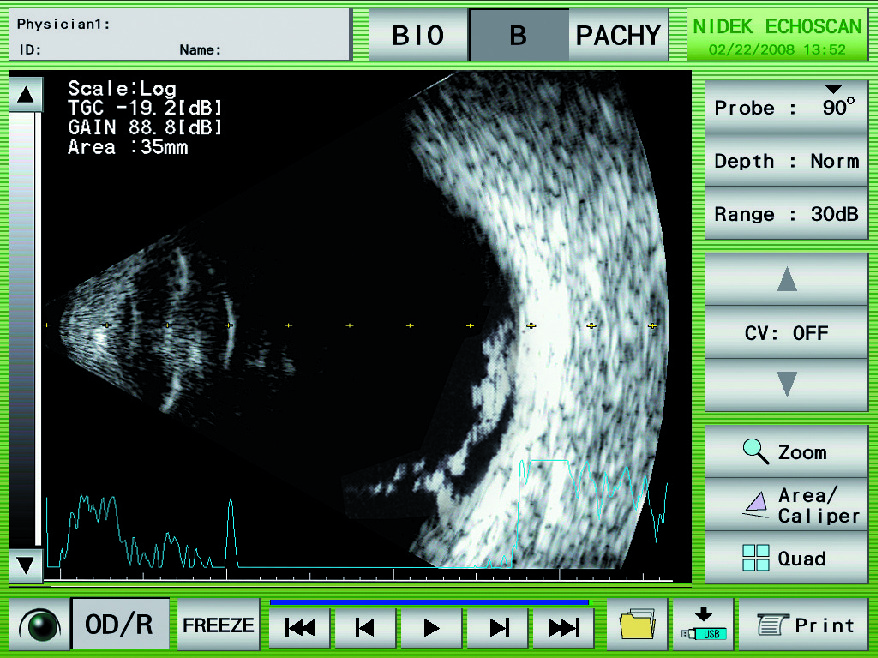

Cross Vector (curva do modo A)

No modo Cross Vector (CV), é possível exibir uma curva do modo A em qualquer direção do vetor sob a imagem do modo B.
Nesta imagem, você pode ver a curva do modo A (linha em azul claro).

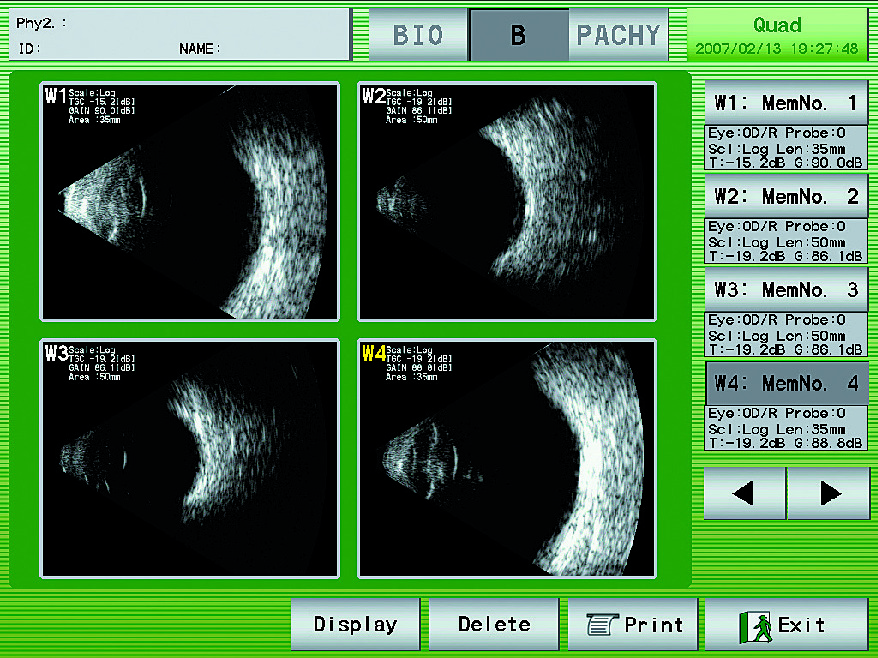

Multi image display function

Exibição de Várias Imagens

Para uma comparação de dados mais fácil e eficiente, 4 imagens podem ser selecionadas e exibidas ao mesmo tempo.

E até 12 imagens podem ser registradas.

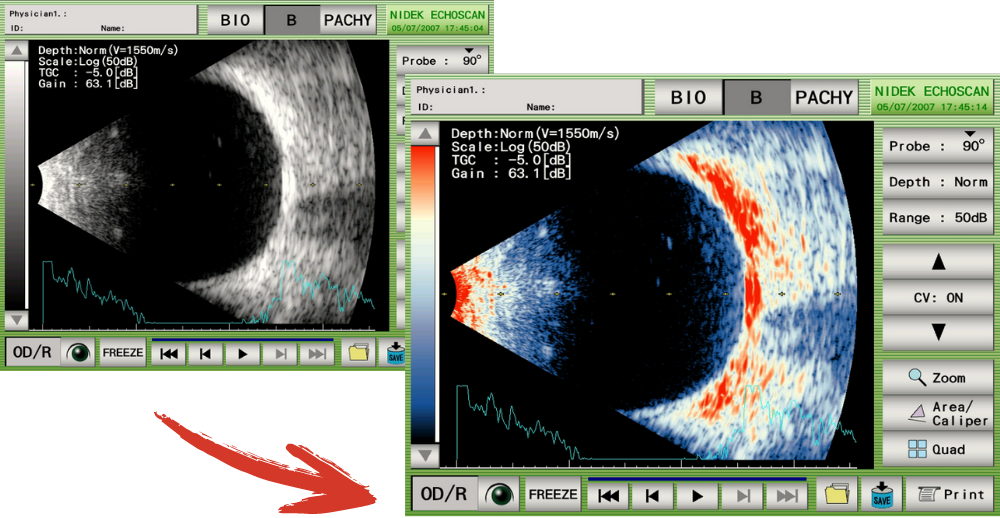

Imagem em Escala Cinza ou Colorida

O US-4000 pode exibir imagens em escala de 256 cores, bem como imagens em escala de cinza.
Um operador que não está familiarizado com as imagens B-Scan pode distinguir visualmente uma distribuição de intensidade do reflexo do eco intraocular.

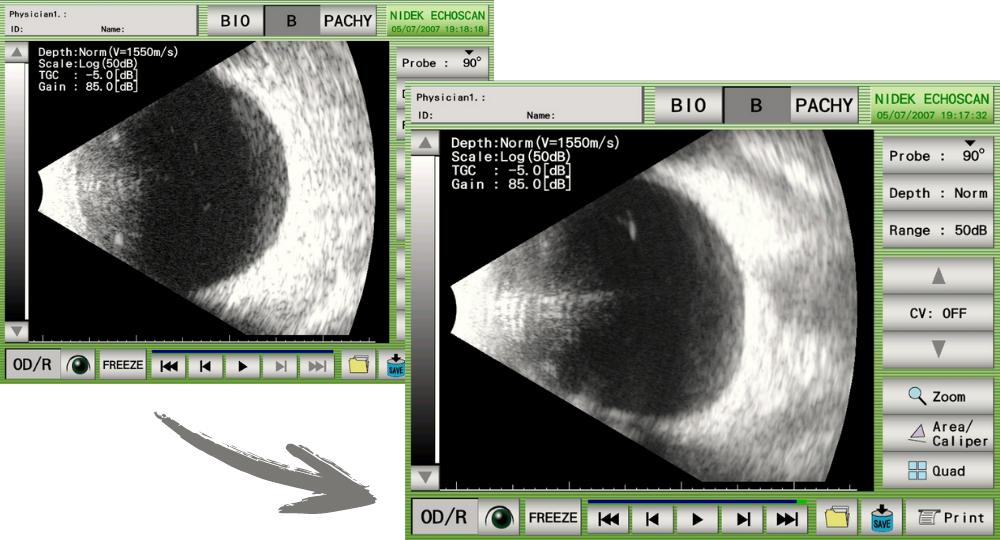

Média de Imagens

A imagem B-Scan nítida e com menos ruído pode ser obtida com a média das últimas 5 imagens B-Scan em tempo real no máximo.

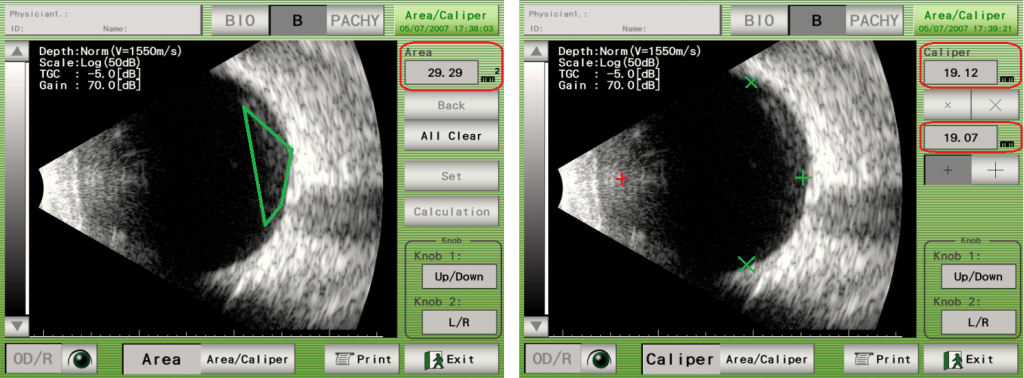

Cálculo de Área e Comprimento

A função cálculo de área e a função compasso (comprimento) ajuda o médico a ver facilmente a área e o comprimento da lesão.

Ampliação de Imagem

Para um melhor diagnóstico do modo B, funções de zoom digital em 2 escalas (x2,5 ou x5,0) estão disponíveis para observar a área anormal.

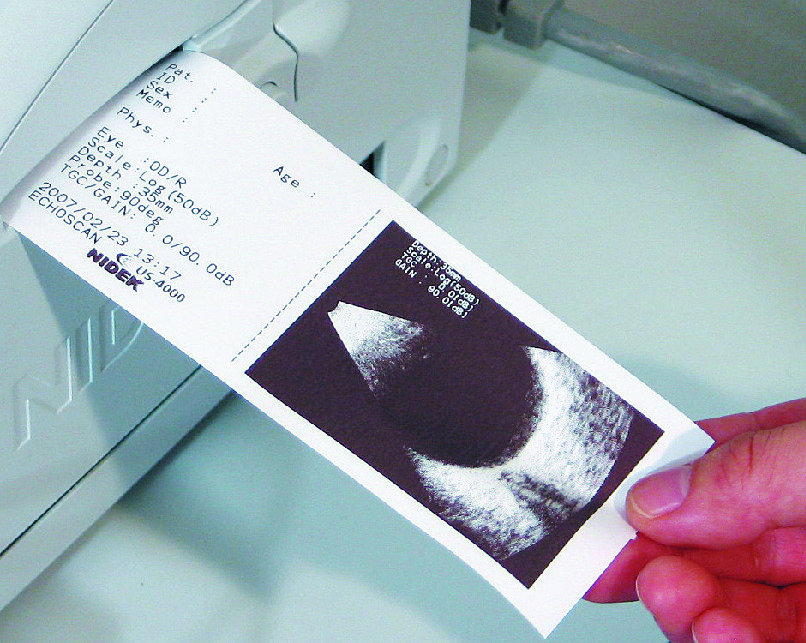

Impressora Interna

A imagem de B-scan é facilmente impressa com a impressora térmica interna e pode ser anexada à folha de registro médico do paciente.

Biometria (modo A) - Para Medições de Comprimento Axial

Rápido, Preciso e Fácil de Usar

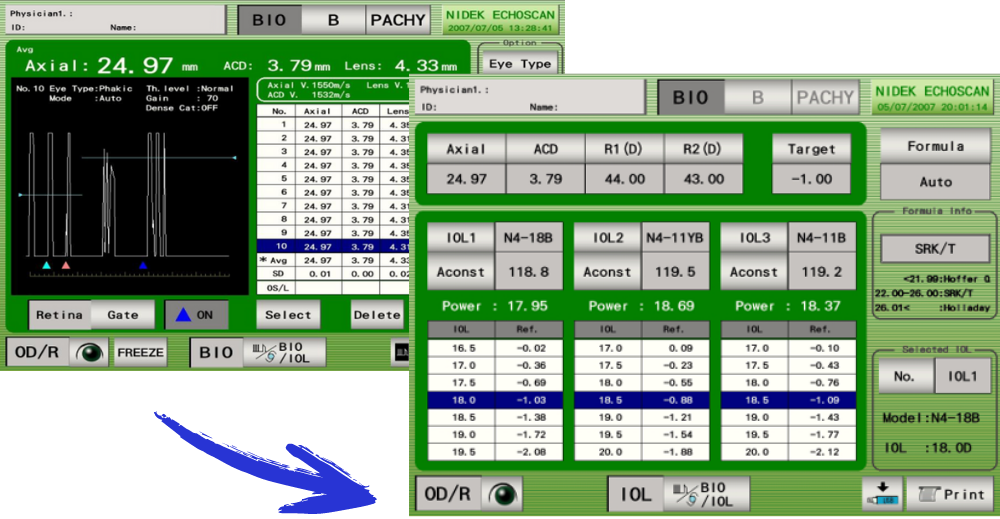

Usando os seguintes algoritmos, medições de comprimento axial e cálculos de poder da LIO (Lente Intraocular) são realizados duas vezes mais rápido que o modelo convencional.
A precisão da medição para cataratas densas e opacidades existentes é obtida pressionando o botão “Dense Cat” e o botão “Gate”.

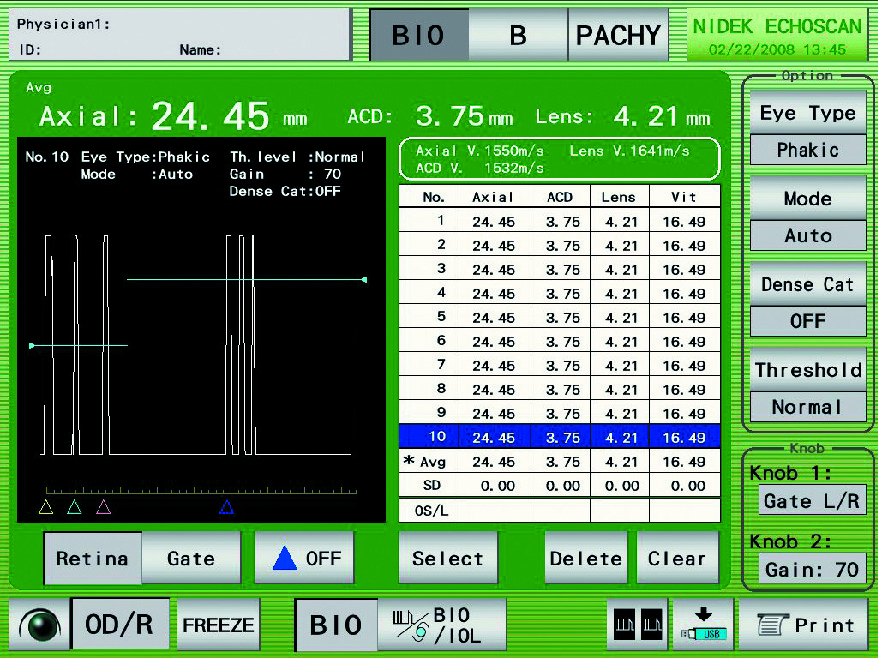

Imagem de Biometria

Rápido e Preciso!

Tipos de olho selecionáveis:

  • Phakic
  • Phakic2
  • Aphakic
  • Pseudophakic (IOL)

Tipos de medição: Automático, Rápido e Manual

Modo “Dense Cataract”
Para medir um olho com catarata densa, o limiar e o ganho podem ser alterados de uma só vez.

Função “Multi Gate”
O olho implantado com LIO ou olho opaco pode ser medido corretamente.

Cálculo Personalizado do Poder da LIO

Fórmulas de cálculo do poder da LIO:

  • SRK, SRKⅡ, SRK/T
  • Holladay
  • Hoffer Q
  • Binkhorst
  • Haigis (opção)



Outras funções:

  • Seleção automática de Fórmulas de cálculo do poder da LIO
  • Comparação (de todos os resultados do cálculo de poder da LIO)
  • Leitura automática do valor KM (ceratômetros NIDEK)
Paquimetria

O modo paquimetria oferece uma medição precisa da espessura da córnea com um erro de ± 5 μm.

Medições Precisas da Espessura da Córnea

Amplitude de medição: 200 a 1300μm (precisão de ± 5μm)

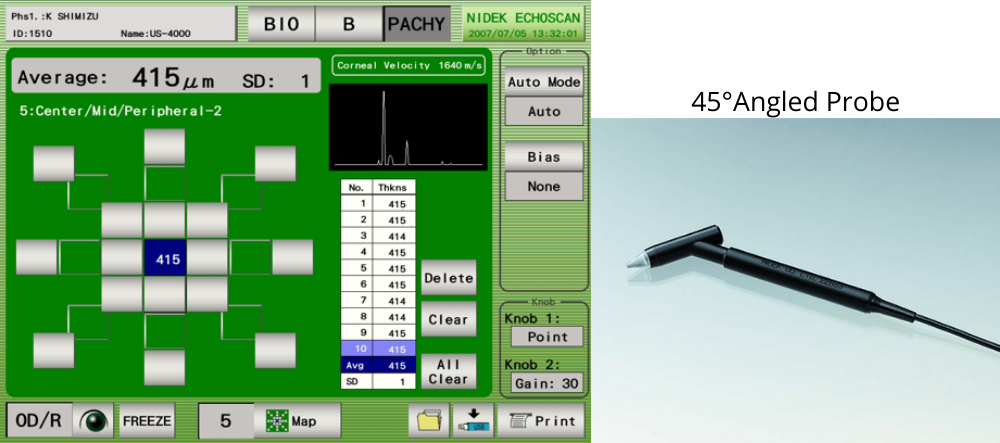

Sonda Angular de 45 graus*

A sonda angular de 45 graus ajuda a tornar mais fáceis e rápidas as medições através do microscópio na cirurgia a laser excimer.
Além disso, possui uma função visualização de mapa e 2 tipos (Auto / Speedy) de modo medição para várias medições da córnea.

* Fornecido como acessório padrão conforme a configuração.

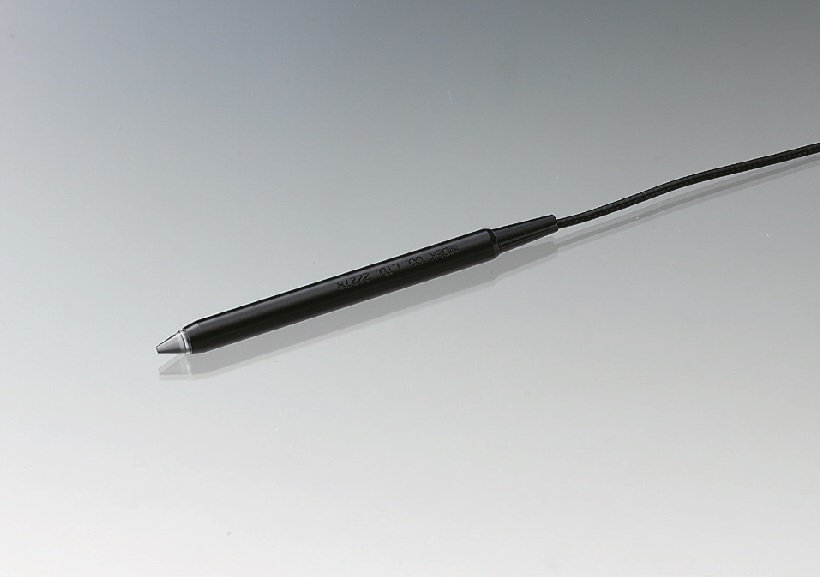

Sonda Reta

Um modelo sem paquimetria também está disponível.

Transferência Fácil de Dados

Os dados são facilmente transferidos sem fio em memória USB ou por LAN.
Utilizando um cabo de interface especial, os valores de ceratometria medidos por qualquer equipamento ARK da NIDEK são importados automaticamente para o US-4000 para facilitar o cálculo do poder da LIO.

É possível exportar os dados de medição como XML e a imagem como JPEG via LAN para o sistema E-Filing. (V1.01 ou posterior)

RS-232C (importação automática de dados de KM de ARK da NIDEK, e exportação de dados de modo A / Pachy)

A imagem pode ser exportada em vídeo também (NTSC)
